Minitab 22 - Schichtliniendiagramm
- Erstellt am 21.9.2018
- Überarbeitet am 26.3.2024
- Software: Minitab 22, 21, 20, 19, 18
Das entsprechende APS-Paket ist über unseren ADDITIVE Professional Service erhältlich. Um das Paket zu erhalten, kontaktieren Sie unseren Support per E-Mail an
Gibt es ein Makro, mit dem ich mir ein Schichtliniendiagramm meiner Ausfalldaten erstellen kann?
Bilder
Erläuterung

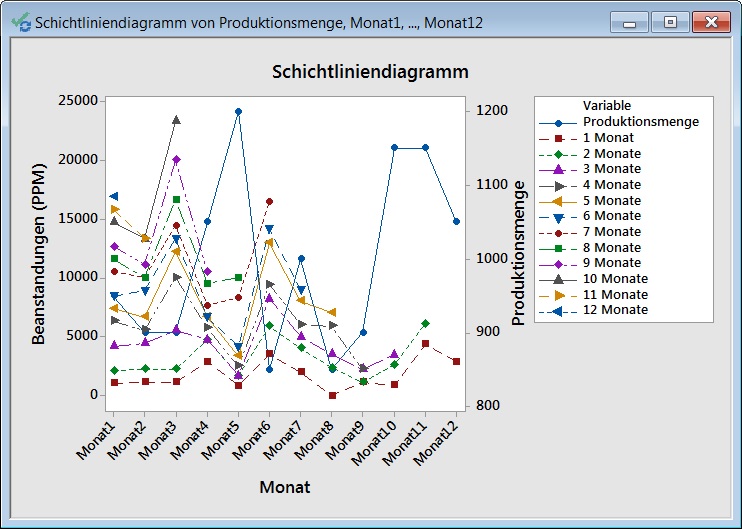

In dem Schichtliniendiagramm können Sie sich in Abhängigkeit des Produktionsmonats die kumulierten Ausfälle über die Nutzungszeit anzeigen lassen.
Die Datenstruktur, die Sie für das Schichtliniendiagramm in diesem Makro hinterlegen sollten, entspricht der Darstellung, die Sie auch für die Garantieanalyse benötigen. Sie können mit Minitab somit nicht nur die Vergangenheit grafisch darstellen, sondern auch direkt eine Prognose für den zukünftigen Zeitraum durchführen. Jeden Monat tragen Sie die eingegangenen Reklamationen aus den Vormonaten ein, so dass Sie diese obere Dreiecksform bekommen:
| ↓ | C1 | C2 | C3 | C4 | C5 | C6 | C7 | C8 | C9 | C10 | C11 | C12 | C13 |
| Produktionsmenge | Monat1 | Monat2 | Monat3 | Monat4 | Monat5 | Monat6 | Monat7 | Monat8 | Monat9 | Monat10 | Monat11 | Monat12 | |
| 1 | 950 | 1 | 1 | 2 | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 1 |
| 2 | 900 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 0 | 1 | 2 | 0 | |
| 3 | 900 | 1 | 1 | 3 | 4 | 2 | 1 | 1 | 2 | 3 | 3 | ||
| 4 | 1050 | 3 | 2 | 0 | 1 | 1 | 0 | 1 | 2 | 1 | |||
| 5 | 1200 | 1 | 1 | 0 | 1 | 1 | 1 | 5 | 2 | ||||
| 6 | 850 | 3 | 2 | 2 | 1 | 3 | 1 | 2 | |||||
| 7 | 1000 | 2 | 2 | 1 | 1 | 2 | 1 | ||||||
| 8 | 850 | 0 | 2 | 1 | 2 | 1 | |||||||
| 9 | 900 | 1 | 0 | 1 | 0 | ||||||||
| 10 | 1150 | 1 | 2 | 1 | |||||||||
| 11 | 1150 | 5 | 2 | ||||||||||
| 12 | 1050 | 3 |
Weitere Informationen zu der Dreiecksmatrixdarstellung finden Sie auf der Seite Eingeben der Daten für Garantiedaten vorbereiten in der Online-Hilfe von Minitab.
Der Befehl zum Aufruf des Makros lautet jetzt:
%ADD_sup_Schichtliniendiagramm 'Produktionsmenge' 'Monat1'-'Monat12'
Sie können auch die Anzahl der angezeigten Schichtlinien eingrenzen. Der Befehl
%ADD_sup_Schichtliniendiagramm 'Produktionsmenge' 'Monat1'-'Monat12';
Auswahl 3.
lässt das Diagramm nur jede dritte Schichtlinie anzeigen. Alternativ können Sie die Schichtliniennummern auch in einer Spalte anzeigen lassen:
| ↓ | C15 |
| Schichtlinie Nr. | |
| 1 | 2 |
| 2 | 6 |
| 3 | 10 |
Der Befehl lautet dann:
%ADD_sup_Schichtliniendiagramm 'Produktionsmenge' 'Monat1'-'Monat12'
Auswahl 'Schichtlinie Nr.'
Um die sekundäre Produktionsachse auszublenden, verwenden Sie den Unterbefehl NoProd, beispielsweise:
%ADD_sup_Schichtliniendiagramm 'Produktionsmenge' 'Monat1'-'Monat12'
Auswahl 'Schichtlinie Nr.';
NoProd.
Wir möchten mit dem Hinweis enden, dass Schwankungen zwischen den einzelnen Produktionsmonaten auch zur natürlichen Streuung gehören können. Nur aus statistisch signifikanten Unterschieden sollten Maßnahmen abgeleitet werden.
|
|
|
