Minitab 22 - Ampeldiagramm

  • Erstellt am 24.6.2024
  • Software: Minitab 22

Gibt es ein Makro, mit dem ich ein Diagramm erstellen kann, in welchem auf einem Balken ein erwünschter Bereich in grün, ein mittlerer Bereich in gelb und ein unerwünschter Bereich in rot markiert wird?

apspaketDas entsprechende APS-Paket ist über unseren ADDITIVE Professional Service erhältlich. Um das Paket zu erhalten, kontaktieren Sie unseren Support per E-Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein. oder per Telefon unter +49 6172 5905 20 jeweils unter Angabe der APS-Paketnummern 1069.

Bilder

ampeldiagramm_01 ampeldiagramm_02

Erläuterung

Das lokale Makro ADD_sup_Ampeldiagramm.mac (APS-Paket Nr. 1069) erstellt ein solches Ampeldiagramm mit den Farben rot, gelb und grün. Bitte legen Sie das Makro in dem Verzeichnis ab, dass Sie in Minitab unter Datei: Optionen als Speicherort für Makros festgelegt haben.

Die Haupt- und Unterbefehle haben die folgende Bedeutung:

%ADD_sup_Ampeldiagramm titel grenze1 unten grenze2 mitte grenze3 oben grenze4 ref

Hauptbefehl.

titel Textkonstante für die Bedeutung des Ampeldiagramms.
grenze1 Numerische Konstante für die Untergrenze des unteren Bereichs des Ampeldiagramms.
unten Textkonstante für die Bezeichnung des unteren Bereichs des Ampeldiagramms.
grenze2 Numerische Konstante für die Grenze zwischen dem unteren und dem mittleren Bereich des Ampeldiagramms.
mitte Textkonstante für die Bezeichnung des mittleren Bereichs des Ampeldiagramms.
grenze3 Numerische Konstante für die Grenze zwischen dem mittleren und dem oberen Bereich des Ampeldiagramms.
oben Textkonstante für die Bezeichnung des oberen Bereichs des Ampeldiagramms.
grenze4 Numerische Konstante für die Obergrenze des oberen Bereichs des Ampeldiagramms.
ref Numerische Variable und kann entweder eine Konstante oder eine Spalte sein. Die Werte in ref werden auf dem Ampeldiagramm als Linien an den entsprechenden Werten der X-Achse angezeigt.

Absteigend

Unterbefehl, damit der obere Bereich in roter und der untere Bereich grüner Farbe ausgegeben werden. Ansonsten werden der obere Bereich in grüner und der untere Bereich in roter Farbe ausgegeben.

Die beiden Diagramme im Bilderbereich dieses Artikels können Sie mit den folgenden Befehlen erstellen:

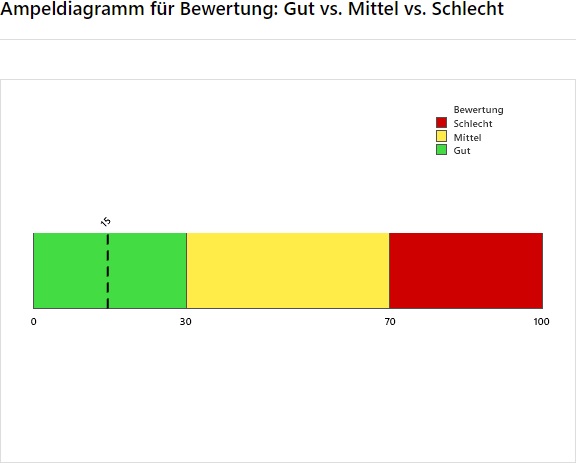

%ADD_sup_Ampeldiagramm "Bewertung" 0 "Gut" 30 "Mittel" 70 "Schlecht" 100 15;
   Absteigend.

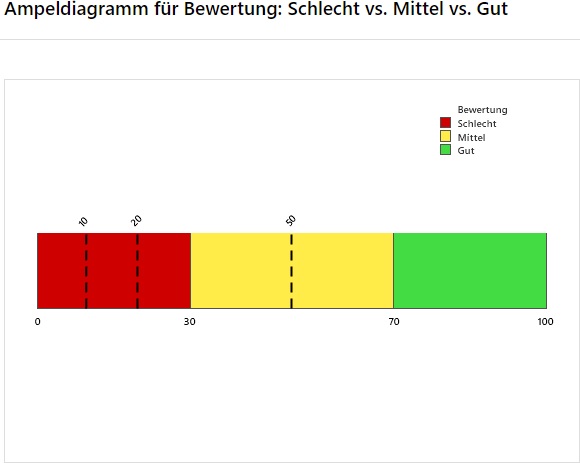

Copy 10 20 50 C1.
%ADD_sup_Ampeldiagramm.mac "Bewertung" 0 "Schlecht" 30 "Mittel" 70 "Gut" 100 C1
