Origin 9 - Doppelt logarithmische Achse zeichnen
Wie kann man eine zweifach logarithmische Achse in Origin erzeugen?
Bilder
Erläuterung
Allgemeine Informationen

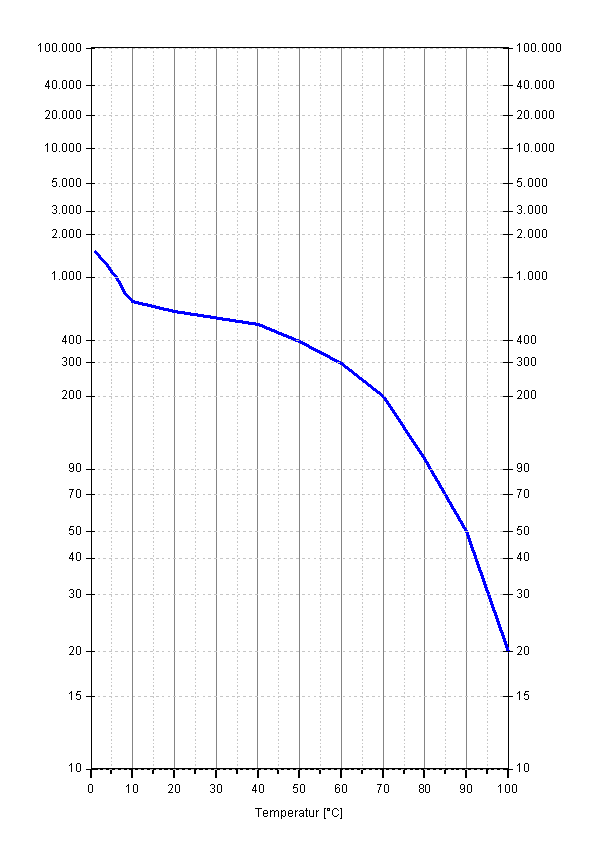

Origin unterstützt prinzipiell eine einfach logarithmische Skalierung in 2D-Plots für x oder y Achsen. Eine doppelte Logarithmierung der Achsenwerte ist aber nicht vorgesehen. Trotzdem ist diese Art der Darstellung oft sinnvoll und mit ein wenig Geschickt kann man das in Origin auch erstellen. Dazu haben wir ein Beispielprojekt erstellt, und nachfolgend dessen Erstellung beschrieben.
Anleitung zur Erstellung des Graphen
Zusätzlich zu den eigentlichen Messdaten (in den ersten drei Spalten) wurde das Origin Arbeitsblatt um weitere 5 Spalten ergänzt. Im Spaltenkopf findet sich eine zusätzliche Zeile ‚Formel’ zum besseren Verständnis, wofür diese Spalten eingesetzt werden.
Die Spalten, welche die eigentliche doppelt logarithmische Skalierung erzeugen werden, erfordern Eingaben von Hand:
xSkalaLinks: alle Werte: = 0 (Ort auf der X-Skale, an der die linke Y-Achse "steht")
xSkalaRechts: alle Werte: = 100 (Ort auf der X-Skale, an der die rechte Y-Achse "steht")
ySkala: = gewünschte y-Werte (Liste der Y Ticks, die als logarithmische Werte erscheinen sollen)
Zuerst zeichnet man die doppelt logarithmierten Messdaten (dritte Spalte - ViskLogLog) als einfaches Liniendiagramm.
Anschließend wird der Graph in einigen Eigenschaften verändert:
- Das Gitternetz für die X-Achse wird eingeschaltet
- Die x-Achsen Skala wird von 0 - 100 °C gesetzt
- Der Layerrahmen wird eingeschaltet
- Die Schriftgröße wird angepasst
- Die y-Achsenskalierung, wird anhand der Extremwerte in Spalte ySkalaLogLog im Bereich von 0 bis 0,7 festgesetzt.

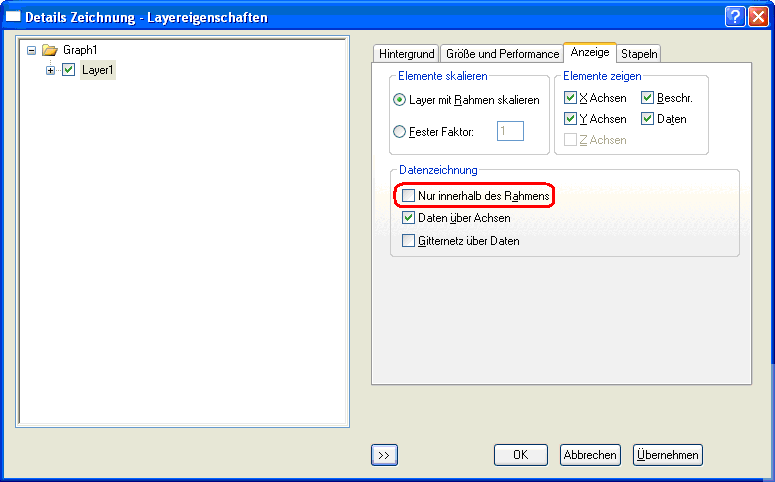

Jetzt kommt der Trick mit dem die logarithmischen Tick-Label erstellt werden: Man markiert die Spalten (X3) – (Y3) –(L3) und zieht diese mittels Drag&Drop auf das vorbereitete Diagramm. Um die selbsterstellten Y-Ticks links und rechts der Y-Achse anzuzeigen, muss man nun dem Layer noch erlauben, auch Daten außerhalb des Layer-Rechteckes anzuzeigen.
Bisher sieht man am rechten Rand nur eine senkrechte Linie (wegen x=100 im Worksheet Spalte ySkalaRechts).

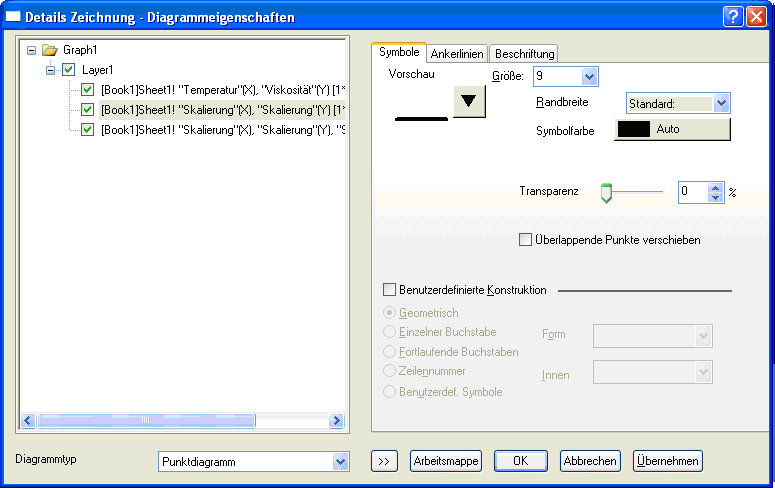

Diese muss gewandelt werden in ein Punktdiagramm. Die Einstellungen sind im folgenden Screenshot zu erkennen.
Ähnlich muss man nun auf der linken Achse verfahren um die regulären Tick Beschriftungen auszublenden und anstelle deren die Selbsterstellten einzublenden.
Um die horizontalen Gitternetzlinien zu erhalten, kann man waagerechte Ankerlinien verwenden. Damit ist der Graph fertig erstellt.
|
|
|
