Minitab 22 - Boxplots und Einzelwertdiagramme in der Messsystemanalyse (gekreuzt)
- Überarbeitet am 5.4.2024
- Software: Minitab 22, 21, 20, 19, 18, 17
Warum enthält der Bericht der Messsystemanalyse (gekreuzt) in Minitab in manchen Fällen Einzelwertdiagramme und in manchen Fällen Boxplots?

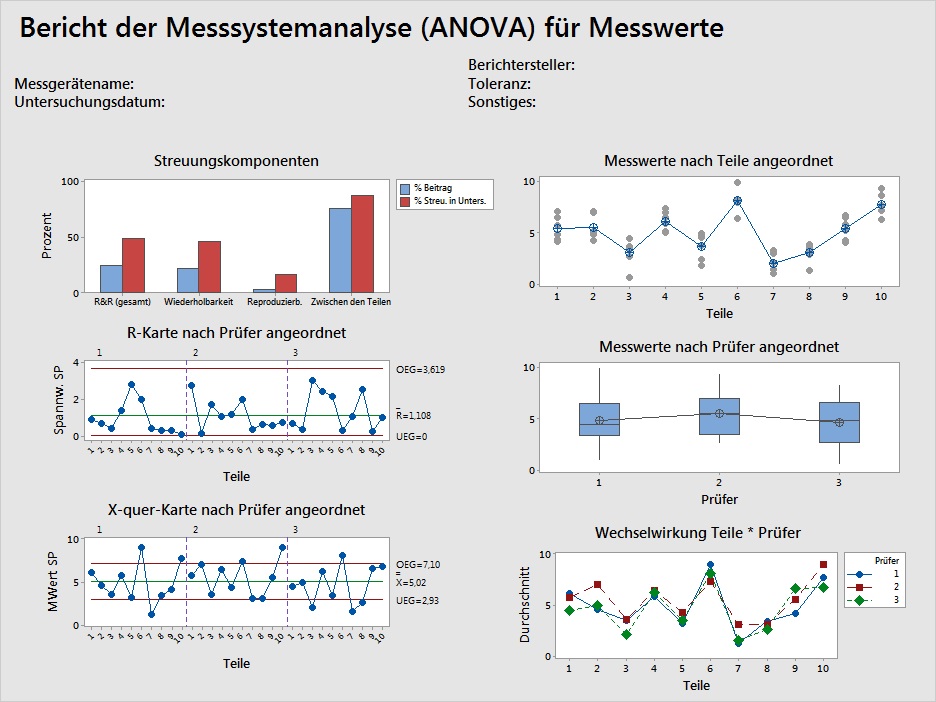

Bilder
Erläuterung
Speziell für Grafiken ... nach Teile angeordnet oder ... nach Prüfer angeordnet kann Minitab bei einer Messsystemanalyse zwei verschiedene Ausgaben liefern. Der Grund hierfür liegt in der Anzahl der Messwerte, die in ein einzelnes Diagramm einfließen. Ist
- nT die Anzahl der Teile,
- nP die Anzahl der Prüfer und
- nR die Anzahl der Replikationen,
dann ist die Gesamtanzahl der Messwerte in der Analyse gleich
nT*nP*nR.
Die Grafik ... nach Teile angeordnet ist in nT Diagramme unterteilt, in die jeweils
nP*nR
Messwerte einfließen.
Die Grafik ... nach Prüfer angeordnet ist in nP Diagramme unterteilt, in die jeweils
nT*nR
Messwerte einfließen.
Nachstehend ist beschrieben, wann Minitab einen Boxplot oder ein Einzelwertdiagramm erstellt.
Boxplot: Ist die Anzahl der in die einzelnen Diagramme einfließenden Messwerte >=10, dann erstellt Minitab automatisch einen Boxplot.
Einzelwertdiagramm: Ist die Anzahl der in die einzelnen Diagramme einfließenden Messwerte <10, dann erstellt Minitab automatisch einen Einzelwertdiagramm.
Bemerkung
Mit der Anzahl der Replikationen ist die Häufigkeit gemeint, mit der beispielsweise. ein Prüfer ein und dasselbe Bauteil gemessen hat.
Beispiel
Drei Prüfer sollen 10 Teile jeweils zweimal messen. Es gilt also:
- nT = 10
- nP = 3
- nR = 2
Die Gesamtanzahl der Messwerte ist nT*nP*nR = 60. Die Grafik ... nach Teile angeordnet ist in nT = 10 Diagramme unterteilt, in die jeweils nP*nR = 6 Messwerte einfließen, also weniger als 10 Messwerte. Entsprechend sind diese Diagramme Einzelwertdiagramme. Die Grafik ... nach Prüfer angeordnet ist in nP = 3 Diagramme unterteilt, in die jeweils nT*nR = 20 Messwerte einfließen, also mehr als 10 Messwerte. Entsprechend sind diese Diagramme Boxplots.
|
|
|
