Minitab 22 - Diagrammpunkte nach Farbe oder Größe skalieren
- Überarbeitet am 8.5.2024
- Software: Minitab 22, 21, 20, 19, 18, 17
Minitab 19 und höher
Motivation
Häufig möchte Daten in Diagrammen so darstellen, dass eine Gruppierung sichtbar ist, (zum Beispiel nach Chargen, Schichten, Losen...). Dazu gibt
es verschiedene Möglichkeiten:
- Daten aus unterschiedlichen Gruppen werden in verschiedenen Fenstern dargestellt.
- Daten werden auf demselben Fenster überlagert abbilden und die Gruppierung unterschiedliche Attribute wie Farbe, Größe oder Form sichtbar gemacht.
Bei mehreren Gruppen könnte man verschiedene Formen dieser Visualisierung kombinieren. In Fällen von Grafiken, in denen Möglichkeit 2 nicht direkt
über das Minitab-Menü funktioniert, kann man sich häufig mit der Befehlssprache von Minitab helfen. Hier finden Sie zwei Beispiele, an denen wir diesen Ansatz aufzeigen.

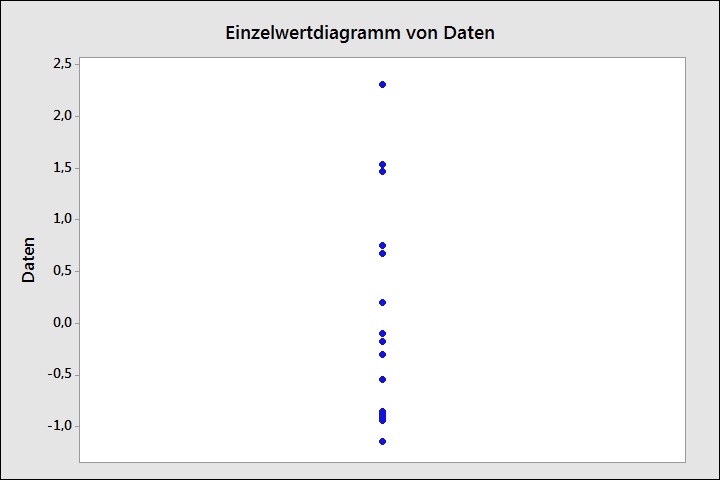

Beispiel 1: Einzelwertdiagramm
Beispiel 2: Histogramm. Hier muss die Spalte mit der Farbe so viele Einträge enthalten, wie es Balken gibt. Jeder Eintrag steht für die Farbe des entsprechenden Balken.
Eine Liste der Farbkodierungen finden Sie auf der Seite 1062 im Kapitel Numbers for colors to use in session commands der Online-Hilfe von Minitab für Sessionbefehle.
Blasendiagramm

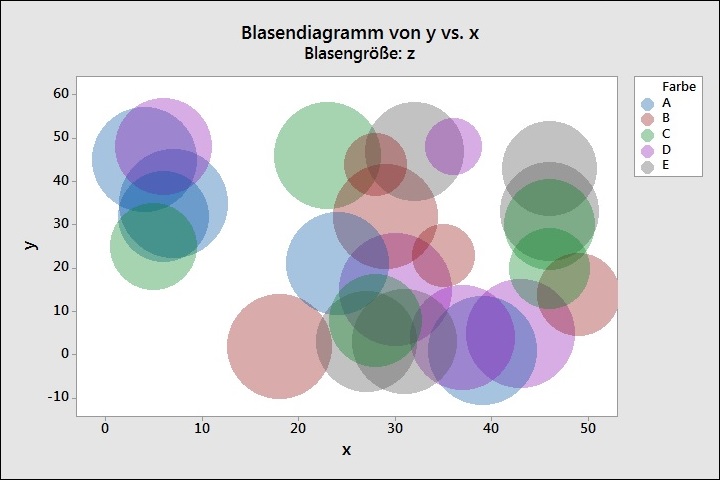

In Minitab 17 wurde das sogenannte Blasendiagramm eingeführt. Hier können 3 stetige Variablen und wahlweise eine kategoriale Variable miteinander in Beziehung gesetzt werden:
- Ähnlich wie beim Streudiagramm bestimmt je eine der Spalten mit stetigen Daten die Positionen der Punkte in x- beziehungsweise y-Richtung.
- Die dritte stetige Variable bestimmt die Größen der Blasen.
- Wird eine kategoriale Gruppierungsvariable verwendet, so bestimmt diese zusätzlich die Farben der Blasen.
|
|
|
Minitab 18
Bilder
Motivation
Häufig möchte Daten in Diagrammen so darstellen, dass eine Gruppierung sichtbar ist, (zum Beispiel nach Chargen, Schichten, Losen...). Dazu gibt
es verschiedene Möglichkeiten:
- Daten aus unterschiedlichen Gruppen werden in verschiedenen Fenstern dargestellt.
- Daten werden auf demselben Fenster überlagert abbilden und die Gruppierung unterschiedliche Attribute wie Farbe, Größe oder Form sichtbar gemacht.
Bei mehreren Gruppen könnte man verschiedene Formen dieser Visualisierung kombinieren. In Fällen von Grafiken, in denen Möglichkeit 2 nicht direkt
über das Minitab-Menü funktioniert, kann man sich häufig mit der Befehlssprache von Minitab helfen. Im Downloadbereich dieses Artikels können Sie sich zwei Pdf-Dokumente herunterladen, in welchen die Vorgehensweise je an einem Beispiel beschrieben ist:
- einem Einzelwertdiagramm
- einem Histogramm.
Der dritte Download enthält ein Minitab 18-Beispielprojekt, in dem wir ein gruppiertes Balkendiagramm der Anzahl eindeutiger Werte nach Typ und Farbe skaliert haben.
Anmerkung: Eine Liste der Farbkodierungen finden Sie auf der Seite 1016 im Kapitel Numbers for colors to use in session commands der Online-Hilfe von Minitab für Sessionbefehle.
Blasendiagramm
In Minitab 17 wurde das sogenannte Blasendiagramm eingeführt. Hier können 3 stetige Variablen und wahlweise eine kategoriale Variable miteinander in Beziehung gesetzt werden:
- Ähnlich wie beim Streudiagramm bestimmt je eine der Spalten mit stetigen Daten die Positionen der Punkte in x- beziehungsweise y-Richtung.
- Die dritte stetige Variable bestimmt die Größen der Blasen.
- Wird eine kategoriale Gruppierungsvariable verwendet, so bestimmt diese zusätzlich die Farben der Blasen.
|
|
|
