Minitab 22 - Regelkarten mit Referenzlinien
- Erstellt am 14.07.2020
- Überarbeitet am 22.5.2024
- Software: Minitab 22, 21, 20, 19
In diesem Artikel stellen wir für Sie Makros zum Download bereit. Falls Sie regelmäßig Regelkarten mit Referenzlinien erstellen müssen, sind die in diesem Artikel angebotenen Makros eine Alternative zu den in Minitab integriertem Menüpunkt.
Erläuterung

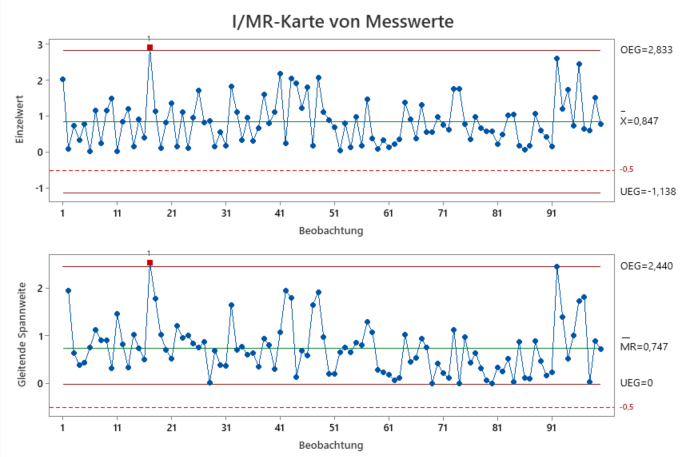

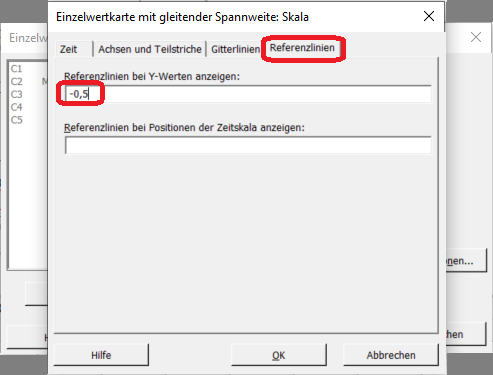

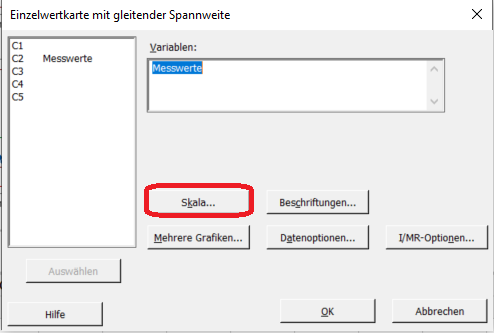

Die Referenzlinien, welche in den Dialogfenstern zu den Regelkarten hinzugefügt werden können, werden in Minitab zu beiden Diagrammen hinzugefügt.
Diese können Sie zügig wieder entfernen, indem Sie per Doppelklick auf die entsprechende Grafik das Grafik bearbeiten Fenster öffnen, die Referenzlinien markieren und diese durch die Taste Entf entfernen.
Sollten Sie regelmäßig mehrere Regelkarten erstellen müssen, können Sie auch die im unteren Bereich zur Verfügung gestellten Makros verwenden.

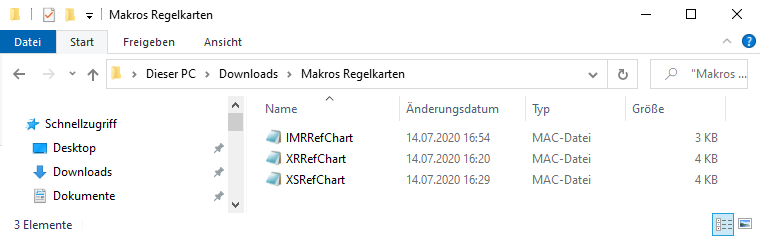

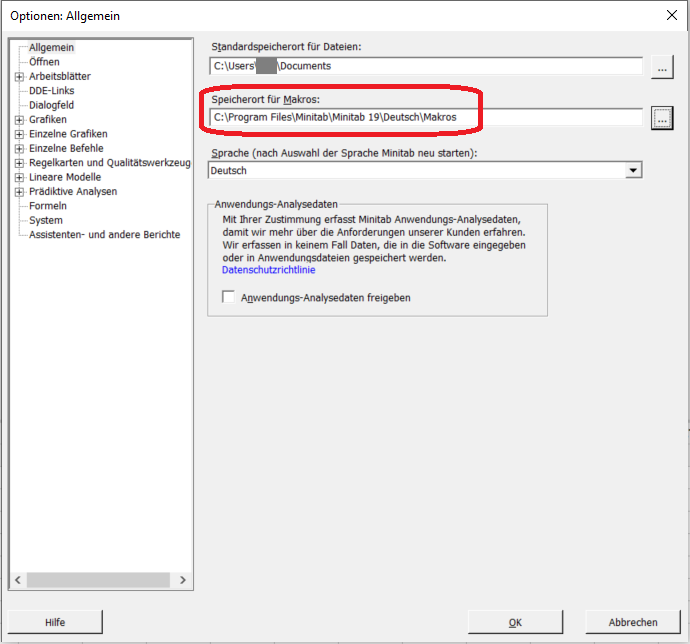

Laden Sie sich bitte die am Ende der Seite zum Download zur Verfügung gestellten zip-Datei herunter und speichern Sie die in diesem Ordner enthaltenen Makros in dem Makro Verzeichnis ab, welches Sie über die Optionen (Datei: Optionen) festgelegt haben.

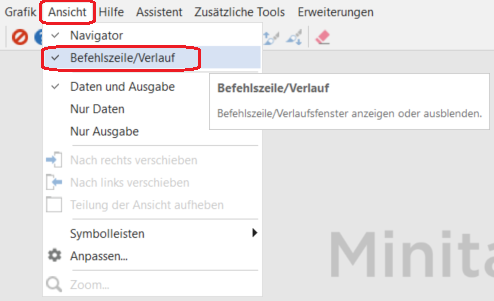

Um das Makro auszuführen benötigen Sie die Befehlszeile, welche Sie sich über den Menüpunkt Ansicht: Befehlszeile/Verlauf anzeigen lassen können.

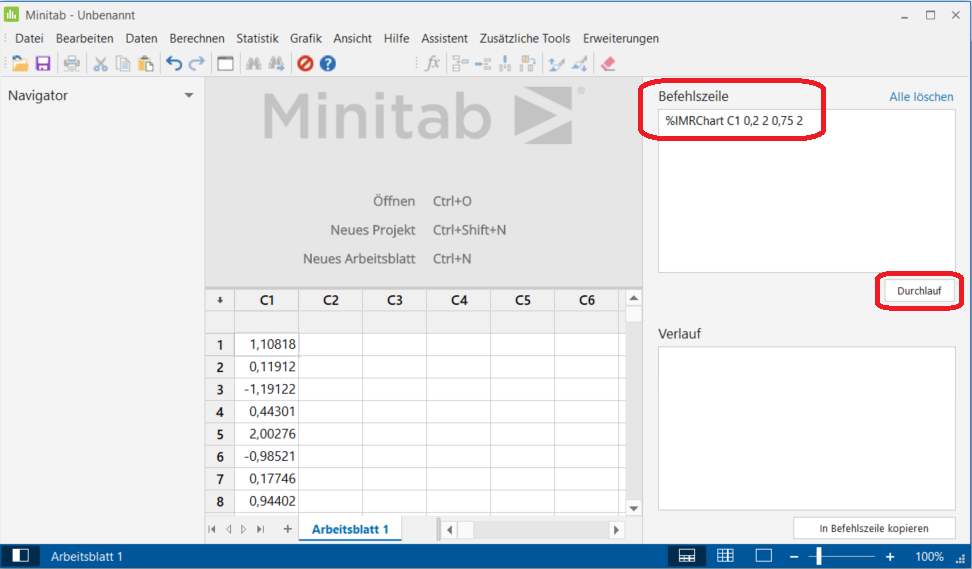

Nun können Sie den Makro Aufruf in die Befehlszeile eingeben und dies mit einem Klick auf Durchführen ausführen. Wie Sie den Makro Aufruf anpassen, erfahren Sie unter den Rubriken I/MR-Karte, X-quer/R-Karte und X-quer/S-Karte.
I/MR-Karte
Makro-Name: IMRRefChart.mac
Makro Aufruf: %IMRRefChart <data> <ref1> <xy1> <ref2> <xy2>
- <data>: Geben Sie bitte für <data> die Spalte mit Ihren Daten an, z.B. C1.
- <ref1>: Bei <ref1> geben Sie den Werte an, wo die erste Referenzlinie gezeichnet werden sollen.
- <ref1>: Bei <ref2> geben Sie den Werte an, wo die zweite Referenzlinie gezeichnet werden sollen.
- <xy1>: Für <xy1>; können Sie angeben ob sich die erste Referenzlinie auf die x- oder der y-Achse bezieht.
1 = x-Achse | 2 = y-Achse - <xy2>: Für <xy2>; können Sie angeben ob sich die zweite Referenzlinie auf die x- oder der y-Achse bezieht. Wenn Sie nur eine Referenzlinie gezeichnet haben möchten, geben Sie bitte für <xy2> "0" an
1 = x-Achse | 2 = y-Achse | 0 = keine Referenzlinie
Zum Beispiel:
Daten in C1 Referenzlinien bei -0,2 und +0,2 bei der y-Achse.
Makro Aufruf: %IMRRefChart C1 -0,2 1 0,2 1
X-quer/R-Karte
Makro-Name: XRRefChart.mac
Makro Aufruf: %XRRefChart <data> <teilg> <ref1> <xy1> <ref2> <xy2>
- <data>: Geben Sie bitte für <data> die Spalte mit Ihren Daten an, z.B. C1.
- <teilg>: Für geben Sie bitte die Spalte mit Ihren Teilgruppengrößen oder eine Konstante ein. z.B. 10 oder C2
- <ref1>: Bei <ref1> geben Sie den Werte an, wo die erste Referenzlinie gezeichnet werden sollen.
- <ref1>: Bei <ref2> geben Sie den Werte an, wo die zweite Referenzlinie gezeichnet werden sollen.
- <xy1>: Für <xy1>; können Sie angeben ob sich die erste Referenzlinie auf die x- oder der y-Achse bezieht.
1 = x-Achse | 2 = y-Achse - <xy2>: Für <xy2>; können Sie angeben ob sich die zweite Referenzlinie auf die x- oder der y-Achse bezieht. Wenn Sie nur eine Referenzlinie gezeichnet haben möchten, geben Sie bitte für <xy2> "0" an
1 = x-Achse | 2 = y-Achse | 0 = keine Referenzlinie
Zum Beispiel:
1) Daten in C1, Teilgruppenkonstante = 10, Referenzlinien bei -0,2 und +0,2 bei der y-Achse.
Makro Aufruf: %XRRefChart C1 10 -0,2 2 0,2 2
2) Daten in C1, Teilgruppenspalte = C2, Referenzlinie bei 0,2 bei der y-Achse.
Makro Aufruf: %XRRefChart C1 C2 0,2 2 0 0
X-quer/S-Karte
Makro-Name: XSRefChart.mac
Makro Aufruf: %XSRefChart <data> <teilg> <ref1> <xy1> <ref2> <xy2>
- <data>: Geben Sie bitte für <data> die Spalte mit Ihren Daten an, z.B. C1.
- <teilg>: Für geben Sie bitte die Spalte mit Ihren Teilgruppengrößen oder eine Konstante ein. z.B. 10 oder C2
- <ref1>: Bei <ref1> geben Sie den Werte an, wo die erste Referenzlinie gezeichnet werden sollen.
- <ref1>: Bei <ref2> geben Sie den Werte an, wo die zweite Referenzlinie gezeichnet werden sollen.
- <xy1>: Für <xy1>; können Sie angeben ob sich die erste Referenzlinie auf die x- oder der y-Achse bezieht.
1 = x-Achse | 2 = y-Achse - <xy2>: Für <xy2>; können Sie angeben ob sich die zweite Referenzlinie auf die x- oder der y-Achse bezieht. Wenn Sie nur eine Referenzlinie gezeichnet haben möchten, geben Sie bitte für <xy2> "0" an
1 = x-Achse | 2 = y-Achse | 0 = keine Referenzlinie
Zum Beispiel:
1) Daten in C1, Teilgruppenkonstante = 10, Referenzlinien bei -0,2 und +0,2 bei der y-Achse.
Makro Aufruf: %XSRefChart C1 10 -0,2 2 0,2 2
2) Daten in C1, Teilgruppenspalte = C2, Referenzlinie bei 0,2 bei der y-Achse.
Makro Aufruf: %XSRefChart C1 C2 0,2 2 0 0
In dem Makros sind nicht alle Optionen wie der Aufruf über den Menüpunkt enthalten. Sollten Sie gerne eines Makros ergänzt haben wollen, erweitern wir das Makro gerne. Bitte wenden Sie sich diesbezüglich an das unten stehende Kontaktformular.
|
|
|
