Minitab 21 - Interfacepaket für VDA5 - Dialogeinstellungen für die Beispieldatensätze

Der Demodatensatz für den Tab Messsystem VDA5 enthält drei Arbeitsblätter:

• Das erste Arbeitsblatt enthält Beispieldaten für eine Messsystemanalyse nach Verfahren 1 für ein Normal.
• Das zweite Arbeitsblatt enthält Beispieldaten für eine Messsystemanalyse nach Verfahren 1 für drei Normale, ohne Linearitätsuntersuchung.
• Das dritte Arbeitsblatt enthält Beispieldaten für eine Linearitätsuntersuchung mit neun Referenzteilen.

Ein Normal

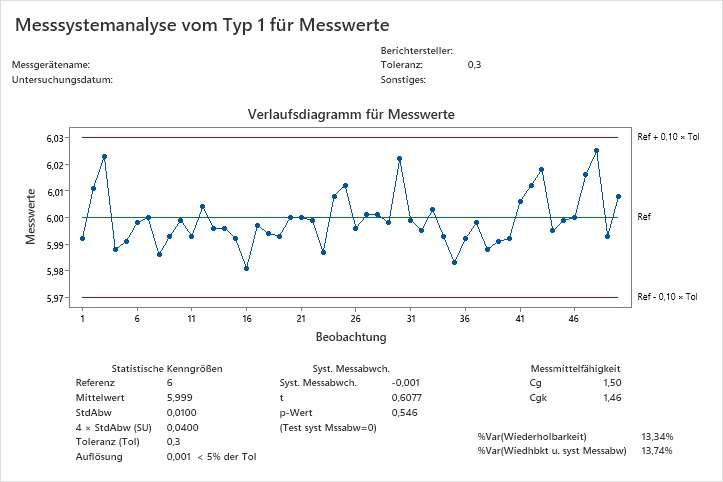

Ein Normal wurde 50-mal gemessen. Die Messwerte sind in Spalte C1 hinterlegt. Die aus den Spalten C3 und C4 zusammengesetzte Tabelle zeigt den Referenzwert, die untere und die obere Spezifikationsgrenze, die Auflösung sowie die Erweiterte Kalibrierunsicherheit und den dazugehörenden Erweiterungsfaktor an. Bitte führen Sie die folgenden Schritte durch:

1. Bitte wählen Sie Additive-Minitab-Adapter: VDA5 aus dem Hauptmenü von Minitab.
2. Stellen Sie sicher, dass der Tab Messsystem VDA5 aktiv ist.
3. Klicken Sie auf den Button Demo, um die Beispieldaten zu laden.
4. Stellen Sie sicher, dass das Arbeitsblatt Ein Normal aktiv ist.
5. Geben Sie C1 in das Feld Eingabedaten ein.
6. Geben Sie 6 in das Feld Referenzwerte ein.
7. Geben Sie 0,001 in das Feld Auflösung ein.
8. Stellen Sie sicher, dass der Wert 15 im Feld QMS,max und der Wert 2 im Feld k eingegeben ist.
9. Geben Sie 0,002 in das Feld UCal ein.
10. Geben Sie 2 in das Feld kCal ein.
11. Geben Sie 5,85 in das Feld Untere Grenze und 6,15 in das Feld Obere Grenze ein.
12. Klicken Sie anschließend auf den Button Start.

Drei Normale

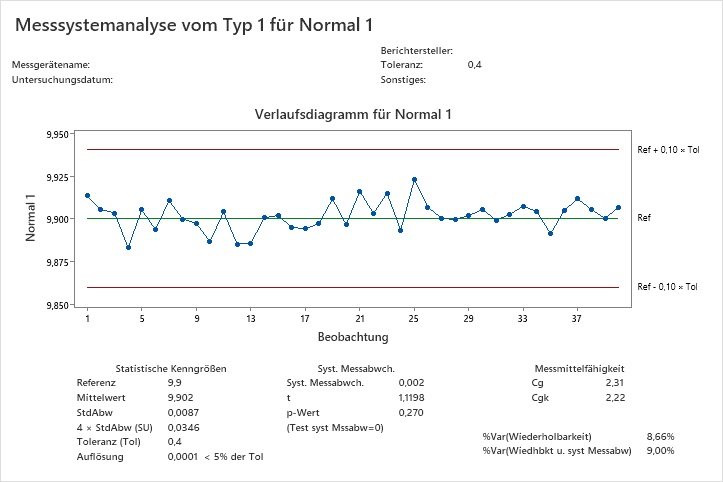

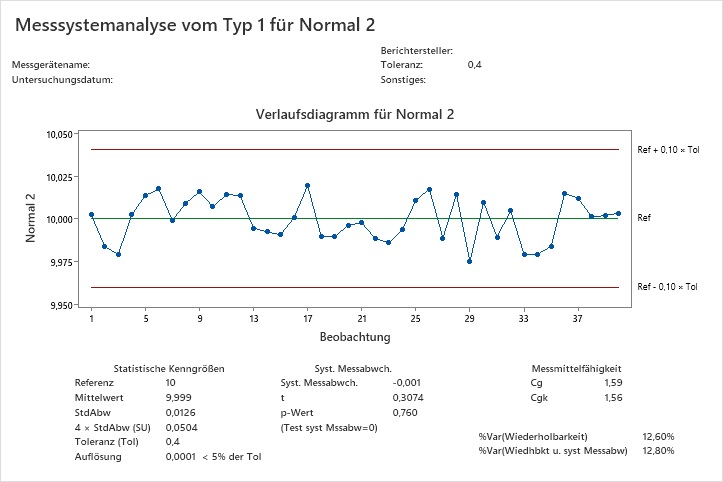

Drei verschiedene Normale wurden jeweils 40-mal gemessen. Die Messwerte sind in den Spalten C1-C3 hinterlegt, und die dazugehörenden Referenzwerte in Spalte C4. Die aus den Spalten C6 und C7 zusammengesetzte Tabelle zeigt die untere und die obere Spezifikationsgrenze, die Auflösung sowie die Erweiterte Kalibrierunsicherheit und den dazugehörenden Erweiterungsfaktor an. Bitte führen Sie die folgenden Schritte durch:

1. Bitte wählen Sie Additive-Minitab-Adapter: VDA5 aus dem Hauptmenü von Minitab.
2. Stellen Sie sicher, dass der Tab Messsystem VDA5 aktiv ist.
3. Klicken Sie auf den Button Demo, um die Beispieldaten zu laden.
4. Navigieren Sie zum Arbeitsblatt Drei Normale.
5. Geben Sie C1-C3 in das Feld Eingabedaten ein.
6. Geben Sie C4 in das Feld Referenzwerte ein.
7. Geben Sie 0,0001 in das Feld Auflösung ein.
8. Stellen Sie sicher, dass der Wert 15 im Feld QMS,max und der Wert 2 im Feld k eingegeben ist.
9. Geben Sie 0,0002 in das Feld UCal ein.
10. Geben Sie 2 in das Feld kCal ein.
11. Geben Sie 9,8 in das Feld Untere Grenze und 10,2 in das Feld Obere Grenze ein.
12. Klicken Sie anschließend auf den Button Start.

Linearität

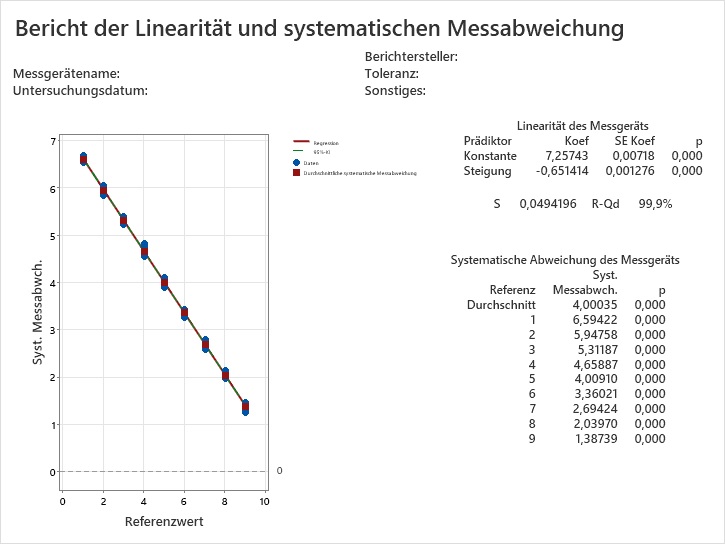

Neun verschiedene Normale wurden jeweils 25-mal gemessen. Die Messwerte sind in Spalte C1 hinterlegt, die Teilenummern in Spalte C2 und die Referenzwerte in Spalte C3. Die aus den Spalten C5 und C6 zusammengesetzte Tabelle zeigt die untere und die obere Spezifikationsgrenze, die Auflösung sowie die Erweiterte Kalibrierunsicherheit und den dazugehörenden Erweiterungsfaktor an. Bitte führen Sie die folgenden Schritte durch:

1. Bitte wählen Sie Additive-Minitab-Adapter: VDA5 aus dem Hauptmenü von Minitab.
2. Stellen Sie sicher, dass der Tab Messsystem VDA5 aktiv ist.
3. Klicken Sie auf den Button Demo, um die Beispieldaten zu laden.
4. Navigieren Sie zum Arbeitsblatt Linearität.
5. Geben Sie C1 in das Feld Eingabedaten ein.
6. Geben Sie C2 in das Feld Teilgruppe ein.
7. Geben Sie C3 in das Feld Referenzwerte ein.
8. Geben Sie 0,0001 in das Feld Auflösung ein.
9. Stellen Sie sicher, dass der Wert 15 im Feld QMS,max und der Wert 2 im Feld k eingegeben ist.
10. Aktivieren Sie die Checkbox Linearitätsuntersuchung.
11. Geben Sie 0,0002 in das Feld UCal ein.
12. Geben Sie 2 in das Feld kCal ein.
13. Geben Sie 7,5 in das Feld Untere Grenze und 10,5 in das Feld Obere Grenze ein.
14. Klicken Sie anschließend auf den Button Start.

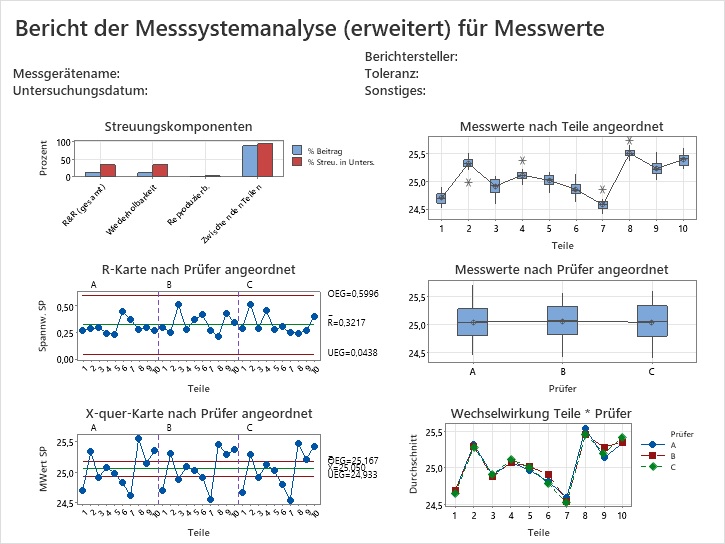

Zehn verschiedene Teile wurden von drei Prüfern an zwei verschiedenen Stellen mit zwei Messvorrichtungen zu zwei verschiedenen Zeitpunkten gemessen. Die Messwerte sind in Spalte C6 hinterlegt, die Teilenummern in Spalte C2, die Messvorrichtungen in Spalte C3, die Zeitpunkte in Spalte C4 und die Stellen, an denen die Teile gemessen wurden, in Spalte C5 (Inhomogenität). Die aus den Spalten C8 und C9 zusammengesetzte Tabelle zeigt die Standardunsicherheiten u_BI und u_EVR, die zusätzlich in die einfließen sollen. untere und die obere Spezifikationsgrenze, die Auflösung sowie die Erweiterte Kalibrierunsicherheit und den dazugehörenden Erweiterungsfaktor an. Bitte führen Sie die folgenden Schritte durch:

1. Bitte wählen Sie Additive-Minitab-Adapter: VDA5 aus dem Hauptmenü von Minitab.
2. Navigieren Sie zum Tab Messprozess VDA5 aktiv ist.
3. Klicken Sie auf den Button Demo, um die Beispieldaten zu laden.
4. Geben Sie C6 in das Feld Messwerte ein.
5. Geben Sie C1 in das Feld Teile ein.
6. Geben Sie C2 in das Feld Prüfer ein.
7. Geben Sie C3 in das Feld Messvorrichtung ein.
8. Geben Sie C4 in das Feld Zeitpunkte ein.
9. Geben Sie C5 in das Feld Inhomogenität ein.
10. Geben Sie 0,0001 in das Feld Auflösung ein.
11. Stellen Sie sicher, dass der Wert 30 im Feld QMP,max und der Wert 2 im Feld k eingegeben ist.
12. Geben Sie C9 in das Feld Unsicherheiten ein.
13. Klicken Sie auf den Button Wechselwirkungen.
14. Aktivieren Sie die Checkbox Alle Auswählen im Unterdialog Wechselwirkungen und klicken Sie anschließend auf den Button Schließen.
15. Geben Sie 0,0002 in das Feld UCal ein.
16. Geben Sie 2 in das Feld kCal ein.
17. Geben Sie 24,5 in das Feld Untere Grenze und 25,5 in das Feld Obere Grenze ein.
18. Klicken Sie anschließend auf den Button Start.

Zwei Prüfer bewerten 45 Teile jeweils dreimal nach den Kategorien Gut und Schlecht. Sie notieren dabei, ob ein Prüfer jeweils ein Teil in jeder Replikation mit Gut, wie oft in jeder Replikation mit Schlecht und wie oft ein Teil in den drei Replikationen unterschiedlich bewertet hat, und schreiben die Häufigkeiten in eine Tabelle. Die Spalten entsprechen den Ergebnissen von Prüfer 1, und die Zeilen entsprechen den Ergebnissen von Prüfer 2. Benannt werden die Ergebnisse mit Alle mit Gut bewertet, Gemischt bewertet und Alle mit Schlecht bewertet (Überschriften der Häufigkeitenspalten C2-C4 beziehungsweise Einträge der Spalte C1). Bitte führen Sie die folgenden Schritte durch:

1. Bitte wählen Sie Additive-Minitab-Adapter: VDA5 aus dem Hauptmenü von Minitab.
2. Navigieren Sie zum Tab Attributiv (Ohne Ref.) aktiv ist.
3. Klicken Sie auf den Button Demo, um die Beispieldaten zu laden.
4. Geben Sie C4 in das Feld Prüfer 1 (negativ) ein.
5. Geben Sie C3 in das Feld Prüfer 1 (gemischt) ein.
6. Geben Sie C2 in das Feld Prüfer 1 (positiv) ein.
7. Stellen Sie sicher, dass der Wert 0,05 im Feld Signifikanzniveau eingegeben ist.
8. Klicken Sie anschließend auf den Button Start.

Attributiv (Mit Ref.)

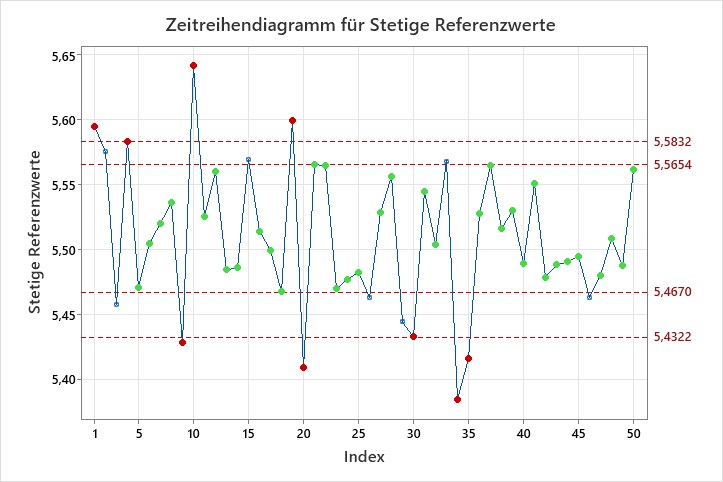

Zwei Prüfer bewerten 50 Referenzteile, für die die stetigen Referenzwerte bekannt sind, jeweils zweimal nach den Kategorien Gut und Schlecht. Spalte C1 enthält die stetigen Referenzwerte, Spalte C2 die jeweils erste Bewertung von Prüfer 1, Spalte C3 die jeweils zweite Bewertung von Prüfer 1, Spalte C4 die jeweils erste Bewertung von Prüfer 2 und Spalte C5 die jeweils zweite Bewertung von Prüfer 2. Für die Bewertung Gut wird jeweils eine 1 und für die Bewertung Schlecht jeweils eine 2 eingetragen. Bitte führen Sie die folgenden Schritte durch:

1. Bitte wählen Sie Additive-Minitab-Adapter: VDA5 aus dem Hauptmenü von Minitab.
2. Navigieren Sie zum Tab Attributiv (Mit Ref.) aktiv ist.
3. Klicken Sie auf den Button Demo, um die Beispieldaten zu laden.
4. Geben Sie C1 in das Feld Referenzwerte ein.
5. Stellen Sie sicher, dass der Wert 30 im Feld QAttr,max eingegeben ist.
6. Geben Sie 5,45 in das Feld Untere Grenze und 5,55 in das Feld Obere Grenze ein.
7. Klicken Sie anschließend auf den Button Start.
