Origin 8.6 - Pfeilspitzen im 2D Diagramm einschalten (DIN 461)

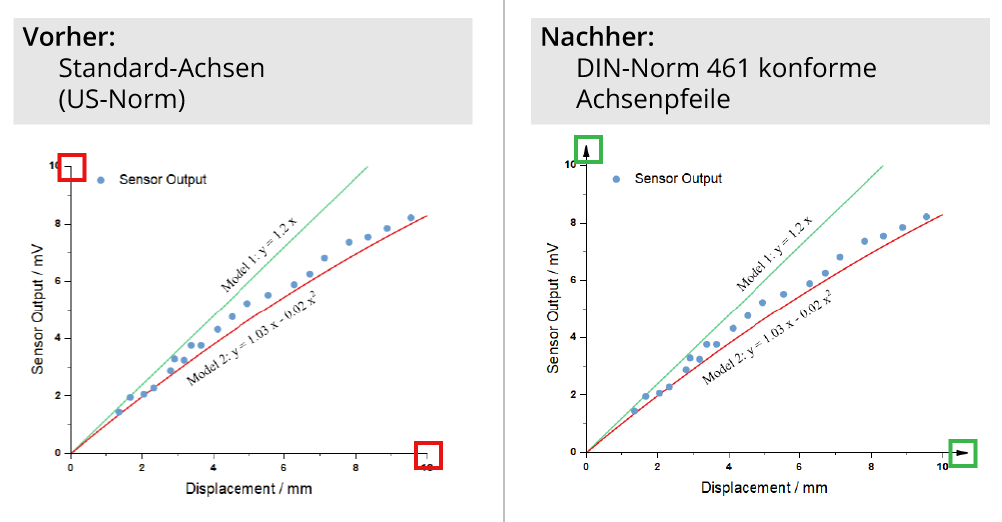

Wie kann man einfach Pfeilspitzen an die Achsenenden eines 2D Plot zeichnen? Möchte man einen 2D Graphen nach DIN 461 anlegen, sollten auch Pfeilspitzen an den Enden der Achsen angezeigt werden?

Das entsprechende APS-Paket ist über unseren ADDITIVE Professional Service erhältlich. Um das Paket zu erhalten, kontaktieren Sie unseren Support per E-Mail an This email address is being protected from spambots. You need JavaScript enabled to view it. oder per Telefon unter +49 6172 5905 20 jeweils unter Angabe der APS-Paketnummer 449.

Erläuterung

In Origin ist diese Darstellung jedoch unüblich. Daher haben wir eine Symbolleiste mit zwei Knöpfen erstellt, welche die Pfeile ein- und ausblenden kann. Diese Funktion ist aber nur für normale 2D Graphen verfügbar.

Laden Sie sich das Paket sw_sup_ori_AxesArrow.opx unter "Download" herunter. Starten Sie anschließend Origin und ziehen Sie die OPX Datei in den Arbeitsbereich von Origin. Nach der Installation erscheint eine Symbolleiste, die nur bei einem aktiven Graph-Fenster auch aktiv wird.
