Origin 2015 - Umrandung der Legende formatieren

Für die Umrandung der Legende gibt es keinen Zugriff über das Benutzerinterface, was kann man tun?

Das entsprechende APS-Paket ist über unseren ADDITIVE Professional Service erhältlich. Um das Paket zu erhalten, kontaktieren Sie unseren Support per E-Mail an This email address is being protected from spambots. You need JavaScript enabled to view it. oder per Telefon unter +49 6172 5905 20 jeweils unter Angabe der APS-Paketnummer 777.

Bilder

Erläuterung

Durch eine eigene Origin C Funktion wird der Zugriff auf die Legende erweitert

Um die Legendenumrandung in Origin anzupassen, muss zuerst der C-Code aus der beigefügten Datei SetBorder.c im CodeBuilder kompiliert werden.

Hierzu öffnen Sie den CodeBuilder in Origin (Schaltfläche mit dem Zahnrad), fügen die SetBorder.C-Datei ein indem Sie Datei|Öffnen wählen. Anschließend klicken Sie „Zu Arbeitsbereich hinzufügen“ und dann „Kompilieren“ an.

Danach kann man den Rand der Legende mit folgendem Befehl aus einem Skript bzw. über die Befehlseingabe verändern:

border(GraphName, LayerNumber, ObjectName, Color, LineStyle, LineWidth)

Ein gültiger Befehl wäre z.B.:

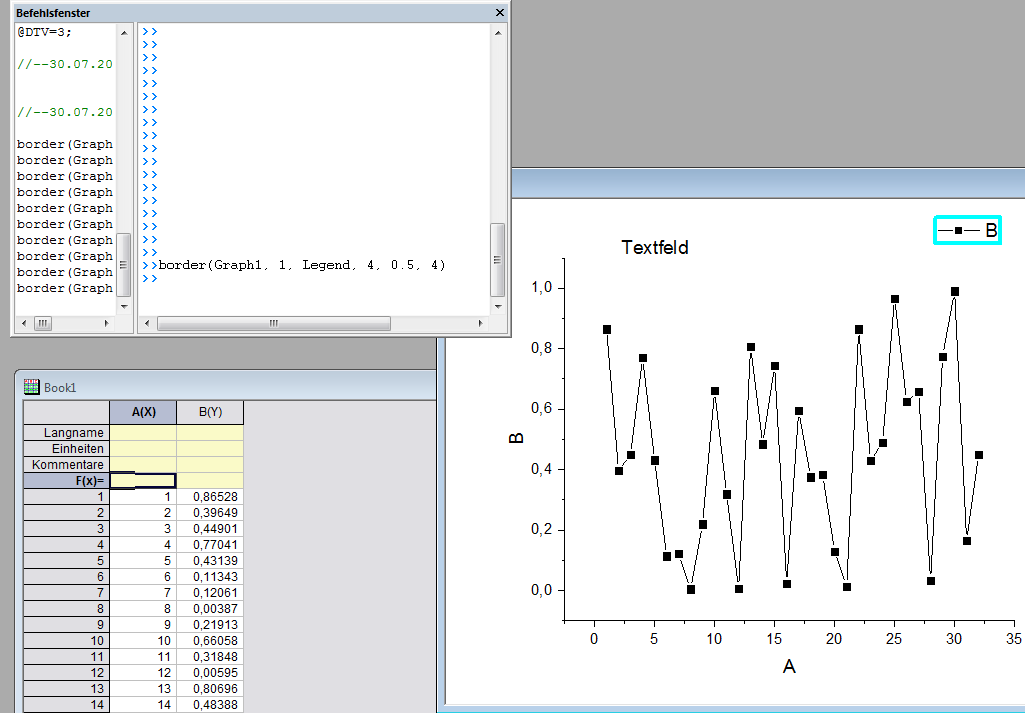

border(Graph1, 1, Legend, 4, 0.5, 4)

Dieser Befehl erzeugt in diesem Fall eine cyan-blaue Umrandung um die Legende im Graphen.
