Minitab 22 - R- und S-Karten in der Messsystemanalyse (gekreuzt)

• Erstellt am 21.9.2020
• Überarbeitet am 9.4.2024
• Software: Minitab 22, 21, 20, 19

Warum enthält der Bericht der Messsystemanalyse (gekreuzt) in Minitab in manchen Fällen R-Karten und in manchen Fällen S-Karten?

Bilder

Erläuterung

Ob der Bericht der Messsystemanalyse eine R-Karte nach Prüfer angeordnet oder eine S-Karte nach Prüfer angeordnet enthält, hängt von der Anzahl der Replikationen ab, also davon, wie jedes Teil von jedem Prüfer gemessen wird. Ist

• n_T die Anzahl der Teile,
• n_P die Anzahl der Prüfer und
• n_R die Anzahl der Replikationen,

dann ist die Gesamtanzahl der Messwerte in der Analyse gleich

n_T*n_P*n_R.

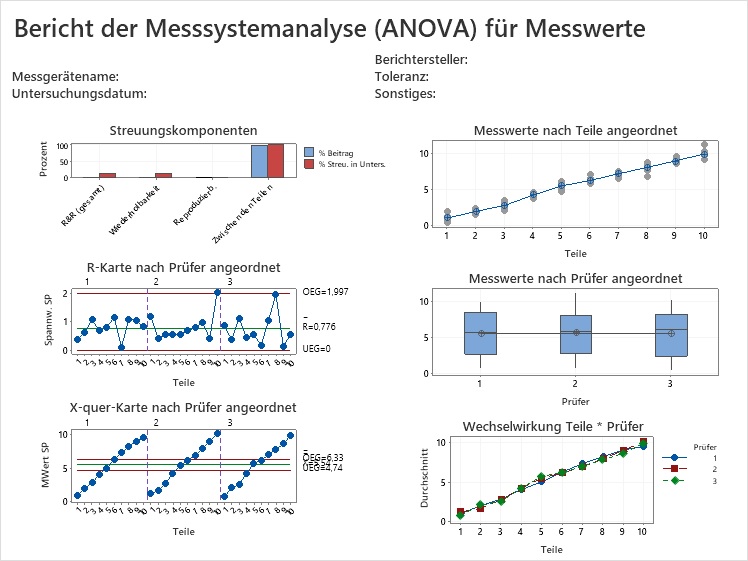

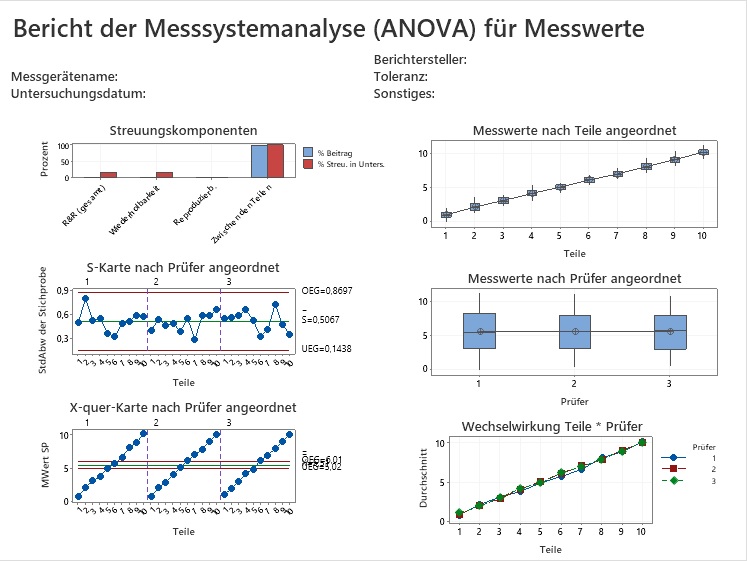

Ist n_R ≤ 8, dann enthält der Bericht eine R-Karte nach Prüfer angeordnet; ist n_R > 8, dann enthält der Bericht eine S-Karte nach Prüfer angeordnet.
